Máquina para Painel Sanduíche

Máquina para Painel Sanduíche

Introdução

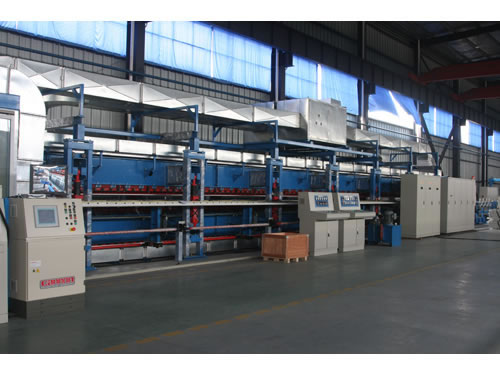

O Painel Sanduíche PU é o material mais popular na construção de estruturas de metais, tais como escritórios, almoxarifados, etc. A máquina para Painel Sanduíche JF100 PU integra tecnologia mecânica, química, elétrica, hidráulica, pneumática e de controle de temperatura. Esta linha de produção de painel sanduíche foi desenvolvida em 2004 e recebeu uma série de patentes tecnológicas em 2005. Zhejiang Jinggong Science & Technology Co., Ltd é reconhecida como marca famosa da indústria de materiais de construção na China. O painel de sanduíche PU feito com esta máquina é produzido com espuma. Há um dispositivo especial que injeta o material de espuma entre a camada superior e inferior da chapa de metal, e então é enviada à esteira dupla. O corte é acabado de acordo com o comprimento que foi determinado antes de iniciar a máquina. Esta linha de produção de painel sanduíche adota sistema de corte ininterrupto e a guilhotina se move juntamente com o painel.

Fluxograma

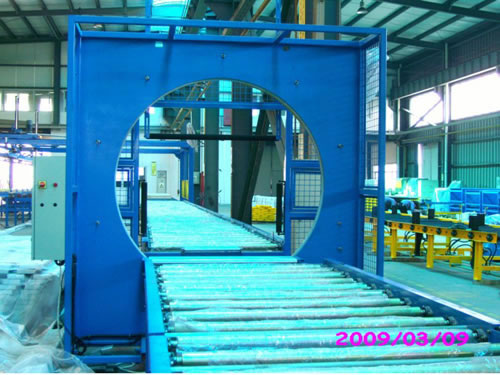

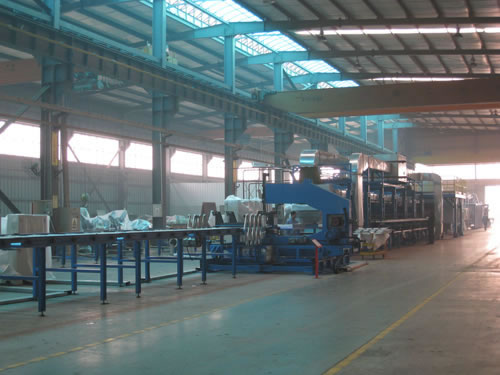

O processo de trabalho desta máquina para painel de sanduíche consiste em desbobinamento, cobertura da lâmina, corte, formação, pré aquecimento, espuma, solidificação, corte, empilhamento, transferência e embalagem.

Parâmetros Técnicos da Máquina Para Painel Sanduíche

Especificações da Linha de Produção de Painel Sanduíche
Mín. Comprimento de Corte 3 m
Máx. Comprimento de Empilhamento 15 m
Largura do Painel 1000 mm (de acordo com o requerimento do perfil)
Espessura do Painel
Espessura do Painel Liso 40, 50, 60, 70, 80, 90, 100, 150 mm
Espessura do Painel Sanduíche Corrugado 50, 60, 70, 80, 90, 100, 150 mm
(exclui o painel sanduíche corrugado)
Especificações da Chapa de Aço
Espessura 0.4 mm a 0.7 mm (material deve ser plano, sem ondulações ou distorções)
Força do Material ≤ 235 MPa
Máx. Largura do Material 1250 mm
Máx. Peso da Bobina 5 T
Diâmetro Interno da Bobina Φ508, Φ610 mm
Material da Espuma 141B agente espumante
Densidade de Formação do PU 40 a 45 kg/m3
Especificações da Linha de Produção de Painel Sanduíche
Velocidade de Trabalho 3 a 7 m/min (ajustável)
Comprimento Total Em torno de 120 m
Altura de Trabalho  1200 mm (altura de saída do painel)
Pressão da Espuma 150 a 200 bar
Comprimento Efetivo da Esteira Dupla 21 m
Modo de Controle Sistema PLC importado (Siemens or Mitsubishi)
Potência Total Em torno de 300 Kw
Potência Requerida 380V / 3 fases / 50Hz
Voltagem 24V / 110V / 220V
Pressão de Ar 0.7 Mpa (preparado pelo comprador)

Zhejiang Jinggong Science & Technology Co., Ltd é especializada em fornecer máquina para painel sanduíche na China. Além da linha de produção de painel sanduíche, nossa empresa também oferece perfiladeiras de tubo soldado de alta frequência, linha de corte de bobina de aço, linha de corte longitudinal, maquinário metal mecânico, máquina de jateamento, bobinas de aço, etc. Nossa companhia possui um time de profissionais técnicos com mais de 15 anos de experiência de trabalho. Nossa máquina de painel sanduíche tem sido exportada para a Rússia, Brasil, Índia, África do Sul, Alemanha, Estados Unidos, México, Arábia Saudita, etc. Temos o prazer em fornecer produção OEM da linha de produção de painel sanduíche.
